一、型號說明 |
FL系列空氣冷卻器主要用于行走機械（挖掘機、裝卸機、叉車、起重機、聯合收割機、筑路機械、工程機械等），并適用于其它液壓、潤滑系統及換熱冷卻系統等，用風冷強制將工作介質冷卻到要求溫度。 |
FL-20 (FL: 空氣（風）冷卻器 20：換熱面積（m2） |
二、性能參數表 |
FL系列空氣（風）冷卻器的換熱系數 K >= 55W/m2·K
|

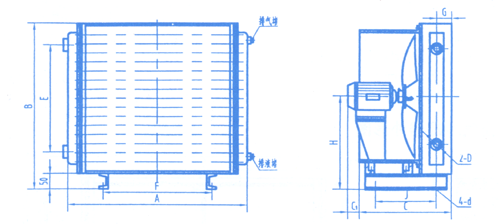

三、FL空氣冷卻器外型尺寸示意圖 |
一、型號說明 |
FL系列空氣冷卻器主要用于行走機械（挖掘機 、裝卸機 、叉車、起重機 、聯合收割機 、筑路機械、工程機械等） ，并適用于其它液壓 、潤滑系統及換熱冷卻系統等，用風冷強制將工作介質冷卻到要求溫度 。 |
FL-20 (FL: 空氣（風）冷卻器 20：換熱面積（m2） |
二 、性能參數表 |
FL系列空氣（風）冷卻器的換熱系數 K >= 55W/m2·K
|
三、FL空氣冷卻器外型尺寸示意圖 |
一 、型號說明 |
FL系列空氣冷卻器主要用于行走機械（挖掘機 、裝卸機、叉車 、起重機 、聯合收割機 、筑路機械、工程機械等） ，并適用于其它液壓 、潤滑系統及換熱冷卻系統等，用風冷強制將工作介質冷卻到要求溫度 。 |
FL-20 (FL: 空氣（風）冷卻器 20：換熱面積（m2） |
二 、性能參數表 |
FL系列空氣（風）冷卻器的換熱系數 K >= 55W/m2·K
|
三、FL空氣冷卻器外型尺寸示意圖 |
型號 | A | B | C | D | E | F | H | C1 (max) | G | J | d | 風量 m3/h | 風機功率 (kw) | 風機號 (T30) |
FL2 | 390 | 392 | 260 | M22×1.5 | 240 | 245 | 225 | 95 | 61 | 170 | ф12 | 805 | 0.05 | 2(1/2) |
FL3.15 | 340 | 414 | 260 | ′′ | 286 | 245 | 225 | 95 | 67 | 170 | ф12 | 935 | ′′ | ′′ |
FL4 | 375 | 440 | 260 | ′′ | 310 | 245 | 225 | 95 | 67 | 170 | ф12 | 1065 | 0.09 | ′′ |
FL5 | 410 | 478 | 288 | M27×2 | 310 | 295 | 260 | 97 | 67 | 208 | ф12 | 1390 | ′′ | 3 |
FL6.3 | 460 | 502 | 288 | ′′ | 340 | 295 | 260 | 97 | 67 | 208 | ф12 | 1610 | ′′ | 3 |
FL8 | 480 | 530 | 318 | M36×2 | 356 | 295 | 260 | 97 | 86 | 268 | ф12 | 1830 | ′′ | 3 |
FL10 | 98% | 596 | 318 | ′′ | 415 | 345 | 290 | 69 | 89 | 268 | ф12 | 2240 | 0.12 | 3(1/2) |
FL12.5 | 570 | 650 | 400 | ′′ | 454 | 405 | 330 | 60 | 89 | 340 | ф12 | 3340 | 0.25 | 4 |
FL16 | 670 | 650 | 400 | ′′ | 454 | 405 | 330 | 60 | 89 | 340 | ф12 | 3884 | 0.25 | 4 |
FL20 | 720 | 756 | 434 | M42×2 | 575 | 500 | 390 | 35 | 90 | 374 | ф12 | 6500 | 0.60 | 5 |
| FL35 | 970 | 908 | 610 | 法蘭Dg50 | 680 | 680 | 520 | 80 | 103 | 450 | ф12 | 15000 | 2.2 | 7 |
| FL45 | 1420 | 786 | 564 | G2′′ | 575 | 1100 | 420 | 80 | 120 | 350 | ф12 | 6500×2 | 0.60×2 | 5×2 |
FL60 | 1500 | 810 | 98% | 法蘭Dg65 | 400 | 1482 | 300 | 100 | 130 | 390 | ф12 | 8000×2 | 0.75×2 | 6×2 |
